Линейный предохранительный клапан с портом для манометра VMP

90 л/мин 350 бар


Линейный предохранительный клапан с портом для манометра VMP
Популярный клапан имеет дополнительный порт, обычно используется для контроля давления.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки



Подключение: соединить порт Р с давлением, порт Т с баком. Порт P реверсивный.

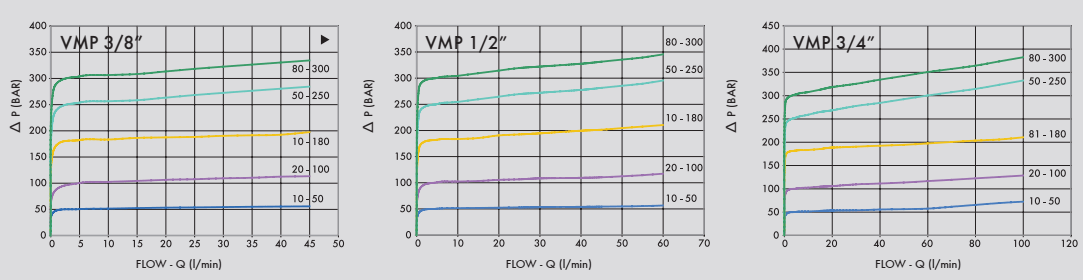

График перепада давления от расхода



КОД ТИП Макс. расход, л/мин.
Y0700 VMP 3/8" 45
Y0710 VMP 1/2" 70
V0720 VMP 3/4" 90

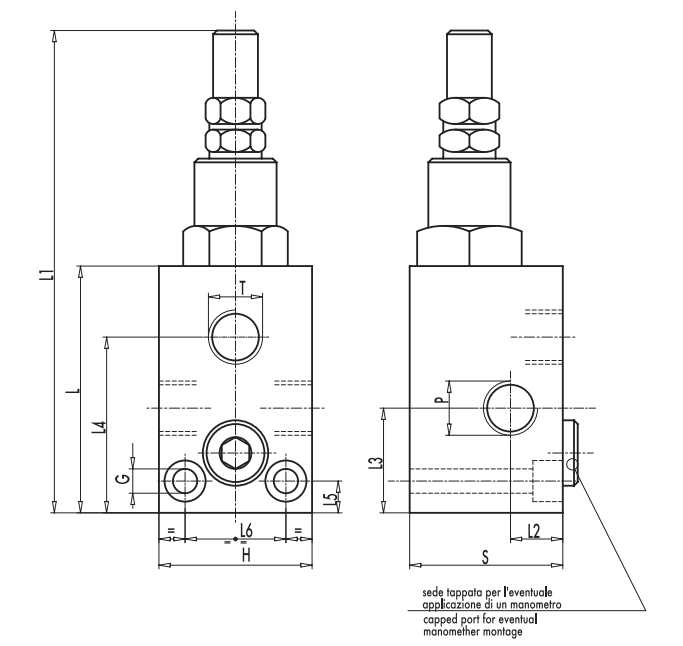

КОД ТИП P-T GAS L mm Ll mm L2 mm L3 mm L4 mm L5 mm L6 mm G mm H mm S mm Масса, кг.
V0700 VMP 3/8" G 3/8" 72 134 15 26 49,5 8,5 26 6,5 40 40 0,824
V0710 VMP 1/2" G 1/2" 77 139 17,5 29,5 54 8,5 30 6,5 45 45 1,058
V0720 VMP 3/4" G 3/4" 92 154 17,5 35 68 10 32 8,5 50 50 1,470


Пружины

Диапазон настройки, бар чувствительность настройки бар/оборот Q- 4l/min Предустановка, бар
10-50* 7 30
20-100 12 75
10- 180 standard 30 90
50-250 45 130
80 - 300 50 150


* для давления менее 70 бар Q= 12 л/мин

Тип регулировки

КОД/V Маховичок
КОД/PP винт
КОД/PP винт с колпачком



производитель
Oleodinamica Marchesini


Предохранительный клапан VMP

Предохранительный клапан VMP
СерияРезьбаРасходДавление макс.
VMP 3/8" 3/8 45 300
VMP 1/2" 1/2 70 300
VMP 3/4" 3/4 120 250
