Линейный предохранительный клапан VMP L D5

90 л/мин 350 бар

Линейный предохранительный клапан VMP L D5
Данный клапан отличается от клапана VMP тем, что все порты лежат в одной плоскости, что в некоторых случаях позволяет разместить клапан более компактно.

Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Герметичность: незначительные утечки



Подключение: соединить порт Р с давлением, порт Т с баком. Порт P реверсивный.

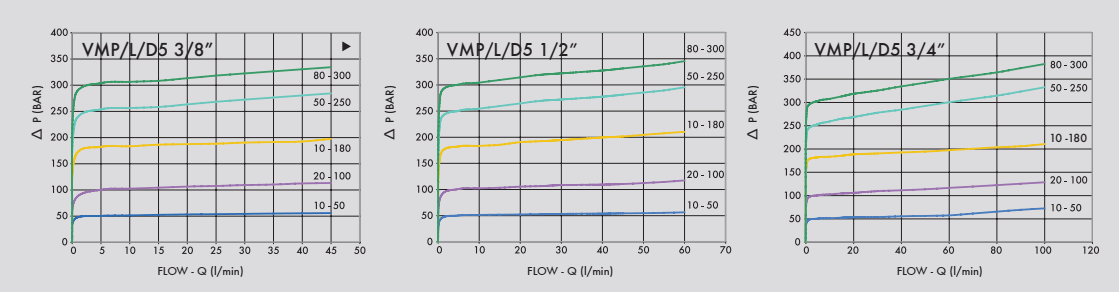

График перепада давления от расхода



КОД ТИП Макс. расход, л/мин
Y0691/000* VMP/L/D5 3/8" 45
Y0692/000* VMP/L/D5 1/2" 70
Y0693/000* VMP/L/D5 3/4" 90


*000 - указать диапазон настройки

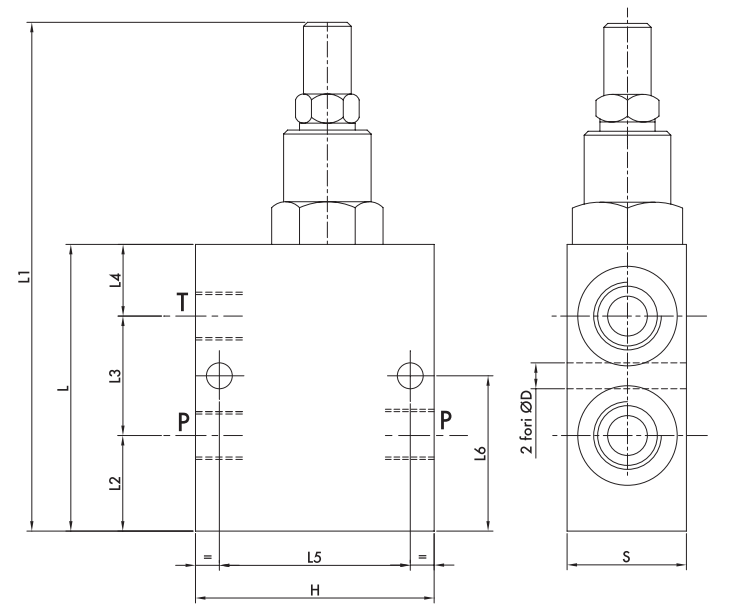

КОД ТИП P-T GAS 0D mm L mm Ll mm L2 mm L3 mm U mm 15 mm L6 mm H mm s mm Масса, кг
Y0691/000* VMP/L/D5 3/8" G 3/8" 6,5 72 126 24 31 17 48 40 60 30 0,922
Y0692/000* VMP/L/D5 1/2" G 1/2" 6,5 72 126 22 35 15 48 40 60 30 0,870
V0693/000* VMP/L/D5 3/4" G 3/4" 8,5 100 154 32 44 24 54 54 70 40 1,812


Пружины

Диапазон настройки, бар чувствительность настройки бар/оборот Q- 4l/min Предустановка, бар
10-50* 7 30
20-100 12 75
10- 180 standard 30 90
50-250 45 130
80 - 300 50 150


* для давления менее 70 бар Q= 12 л/мин

Тип регулировки

КОД/V Маховичок
КОД/PP винт
КОД/PP винт с колпачком



производитель
Oleodinamica Marchesini
