Клапан обратный линейный тип VU

350 бар, 650 л/мин


Клапан обратный линейный тип VU
Корпус: сталь с цинковым покрытием.
Уплотнение Buna N
Утечки отсутствуют



Подключение: от V к C сободный поток, от С к V заперт

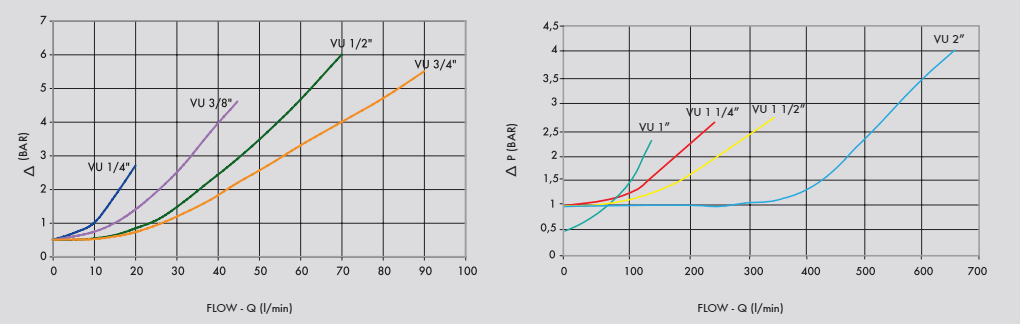

Зависимость перепада давления от расхода



КОД ТИП Макс. расход, л/мин Макс. давление, бар Давление открытия, бар
V0592 VU 1/8" 3 350 ±0,4/0,7
V0590 VU 1/4" 20 350 ±0,4/0,7
V0600 VU 3/8" 45 350 ±0,4/0,7
V0610 VU 1/2" 70 350 ±0,4/0,7
V0620 VU 3/4" 110 350 ±0,4/0,7
V0630 VU 1" 160 350 ±0,4/0,7
V0631 VU 1 1/4" 250 300 ±0,7/1
V0632 VU 1 1/2" 350 300 ±0,7/1
V0633 VU 2" 650 300 ±1




Пружины

КОД 0,4/0,7 Bar 1 Bar 3 Bar 5 Bar 8 Bar
VU 1/4" V0590 V0590/1 V0590/3 V0590/5 V0590/8
VU 3/8" V0600 V0600/1 V0600/3 V0590/5 V0600/8
VU 1/2" V0610 V0610/1 V0610/3 V0610/5 V0610/8
VU 3/4" V0620 V0620/1 V0620/3 V0620/5 V0620/8
VU 1" V0630 V0630/1 V0630/3 V0630/5 V0630/8
VU 1 1/4" V0631 V0631/3 V0631/5 V0631/8
VU 1 1/2" V0632 V0632/3 V0632/5 V0632/8
VU 2" V0633

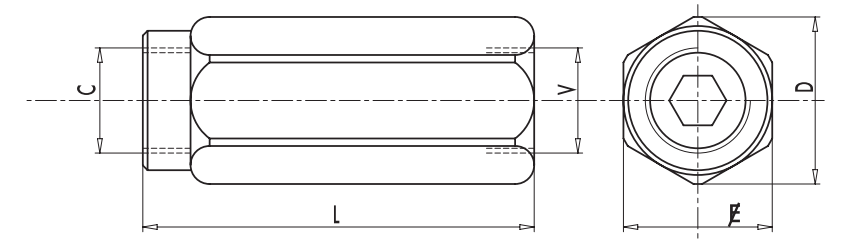

КОД ТИП V-C GAS - MET L mm Е mm D mm Масса, кг
Y0592 VU 1/8" G 1/8" 44 14 16 0,038
Y0590 VU 1/4" G 1/4" 62 19 21 0,104
V0600 VU 3/8" G 3/8" 68 24 26,5 0,184
V0610 VU 1/2" G 1/2" 77 30 34 0,322
V0620 VU 1/4" G 3/4" 88 36 40 0,492
V0630 VU 1" G 1" 105 41 46 0,676
V0631 VU 1" 1/4 G 1" 1/4 135 55 63 1,646
V0632 VU 1" 1 /2 G 1" 1/2 145 60 69 1,950
V0633 VU 2" G 2" 150 70 80 2,726



производитель
Oleodinamica Marchesini


Обратные клапаны VU

Обратные клапаны VU
СерияРезьбаРасходДавление макс.
VU 1/8" 1/8 3 350
VU 1/4" 1/4 20 350
VU 3/8" 3/8 45 350
VU 1/2" 1/2 70 350
VU 3/4" 3/4 110 350
VU 1" 1 160 350
VU 1" 1/4 1 1/4 200 350
VU 1" 1/2 1 1/2 300 350
