Дроссель линейный фиксированный с обратным клапаном тип VUSF

350 бар, до 300 л/мин

Дроссель линейный фиксированный с обратным клапаном тип VUSF
Клапан ограничивает скорость потока в одном направлении и свободно пропускает в обратном.

Корпус сталь оцинков.
Внутренние части сталь
Уплотнения BUNA N standard




Установка:

Подсоедините V к порту давления и C к к контролируемому порту. Поток ограничивается от C до V и свободен в обратном направлении.

Ограничение потока производится посредством двух колиброванных отверстий диаметр которых согласовывается при заказе.

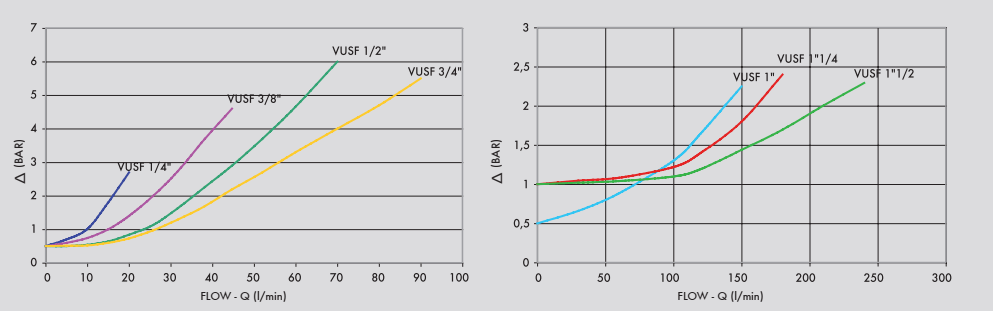

Характеристики падения давления:



КОД ТИП Макс. расход, л/мин Макс. давление, бар. давление открытия клапана, бар
V0590/* VUSF 1/4" 20 350 ±0,4/0,7
V0600/* VUSF 3/8" 45 350 ±0,4/0,7
V0610/* VUSF 1/2" 70 350 ±0,4/0,7
V0620/* VUSF 3/4" 110 350 ±0,4/0,7
Y0630/* VUSF 1" 160 350 ±0,4/0,7
V0631/* VUSF1" 1/4 200 350 1
V0632/* VUSF 1" 1/2" 300 350 1

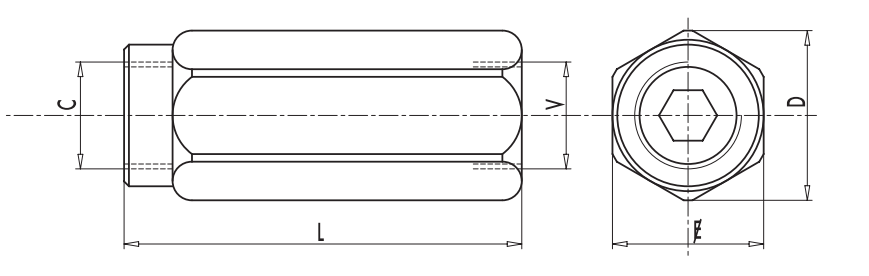

КОД ТИП v-c GAS L mm E mm D mm Масса, кг
V0590/* VUSF 1/4" G1/4" 62 19 21 0,104
V0600/* VUSF 3/8" G3/8" 68 24 26,5 0,184
V0610/* VUSF 1/2" G1/2" 77 30 34 0,322
V0620/* VUSF 3/4" G3/4" 88 36 40 0,492
V0630/* VUSF 1" G1" 105 41 46 0,676
V0631/* VUSF1" 1/4 G1" 1/4 135 55 63 1,646
V0632/* VUSF1" 1/2 G1" 1/2 145 60 69 1,950


*: КОД/2F: клапан с 2-мя калиброванныи отверстиями, диаметр указать при заказе.клапан с калиброванным отверстием, диаметр указать при заказе VUSF 1/2" 2 HOLES DIAM. 1 mm • обозначение * V0610/2F1



производитель
Oleodinamica Marchesini
