DGMX2-3-* (DGMX1-3-*, DGMX3-3-*) редукционные клапаны

— Гидроклапаны DGMX2(1,3)-3-PA-F(A,B,C,Y,R)W-B40, DGMX2(1,3)-3-PB-F(A,B,C,Y,R)W-B40, DGMX2(1,3)-3-PP-F(A,B,C,Y,R)W-B40 являются редукционными клапанами в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
— В нормальном состоянии клапан открыт и закрывается в тот момент, когда давление в системе превышает установочное давление. Избыточное давление стравливается в сливную магистраль.
— Гидроклапаны DGMX2-3-* обычно используются в стековых (модульных) гидравлических системах (см. фотографию выше, редукционный клапан обозначен красной стрелкой).

Структура обозначения и параметры клапанов DGMX2-3-*

DGMX2 - 3 - PA - F   W - B40                       B = отверстие для манометра 1/8 BSP 40 = серия Виды настроечных элементов: H = регулировочный винт K = лимб с ключом W = под шестигранный ключ (со стопорной гайкой) Диапазон настройки давления: A = от 0,3 до 3 МПа B = от 0,35 до 7 МПа C = от 1 до 14 МПа F = от 2 до 25 МПа Y = от 0,14 до 0,7 МПа R = от 0,14 до 4,5 МПа Исполнение по линиям редуцирования: PA = предохранение A, слив в T PB = предохранение B, слив в T PP = предохранение P, слив в T 3 = типоразмер (Ду=6 мм) DGMX1, DGMX2, DGMX3 = редукционный клапан модульного монтажа

Максимальное рабочее давление бар 315 Минимальное давление управления бар 3 Максимальный расход в магистралях регулируемого расхода л/мин 60 Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса клапана не более кг 1,3 Исполнения по виду регулировочного элемента - гайка, винт, лимб с ключом

Клапан типа DGMX2-3-PP... представляет собой редукционный клапан прямого действия секционного исполнения с предохранительной функцией вторичного контура.
Он используется для редуцирования давления в гидросистеме.

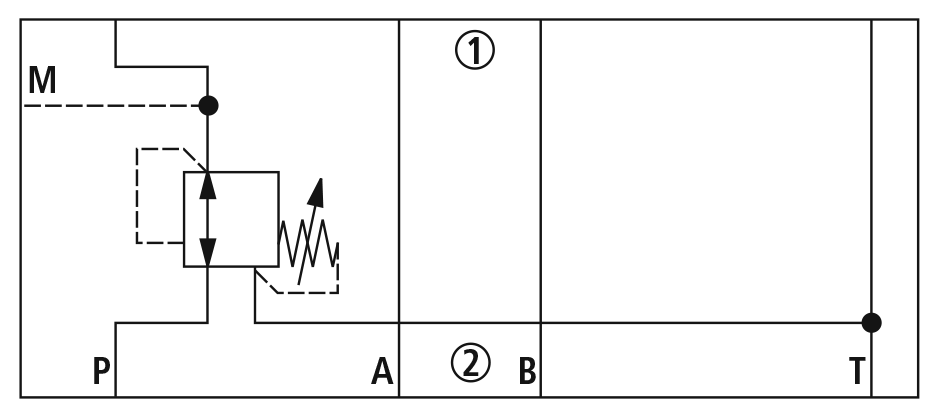

Принципиальная гидравлическая схема клапана DGMX2-3-PP

Возможные варианты маркировочного обозначения:
